Lineární převody - řada Lifgo SVZ
Variantou základní řady Lifgo je Lifgo SVZ (Schrägverzahnung) se šikmým ozubením. Tato varianta se vyznačuje podstatně tišším chodem.
Lineární převodovka Lifgo v sobě integruje kromě lineárního hřebenového převodu také precizní bezvůlové vedení, které snese velké zatížení a značné klopné momenty.
Profilový hřeben je uložen na čtyřech lineárních válečkových ložiscích s oběhem, která jsou vzájemně křížově postavena.
|
Lifgo 5 SVZ |
|||
|
5.1 |
5.3 |
5.4 |
|
|
Síla v ose hřebenu max. [N] |
3.400 |
14.400 |
22.600 |
|
Rychlost pojezdu max. [m/s] |
3 |
3 |
3 |
|
Zrychlení pojezdu max. [m/s2] |
50 |
50 |
50 |
|
Kroutící moment max. [Nm] |
67 |
428 |
898 |
| Činný průměr pastorku [mm] |
39,5 |
59,5 |
79,5 |
| Modul ozubení hřebenu [M] |
2,46875 |
2,47917 |
2,48438 |
|
Účinnost [%] |
92 |
92 |
92 |
| Statická únosnost [N] |
51.200 |
161.400 |
161.400 |
Teplotní odolnost v rozsahu: -10 až +80 ºC.
Předepnutí vozíku vedení je 2%.

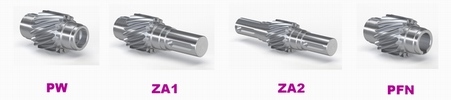

Hřídel s pastorkem lineární převodovky může být ve čtyřech provedeních:
- PW - vnitřní pro profilovanou spojovací hřídel
- ZA1 - vnější jednostranná s drážkou pro pero
- ZA2 - vnější oboustranná s drážkou pro pero
- PFN - vnitřní (dutá) s drážkou pro pero
|
Velikost |
Rozměry [mm] |
Průměr hřídele [mm] |
Hmotnost [kg] |
Hmotnost hřebene |
|
|
vnější (ZA) |
vnitřní (PFN) |
v závislosti na hřídeli |
|||
|
5.1 5.3 5.4 |
110 x 110 x 80 180 x 180 x 130 180 x 200 x 165 |
f 25 f 42 f 55 |
f 20 f 35 f 50 |
5,07 - 5,62 14,30 - 16,81 21,20 - 26,80 |
4,84 14,45 21,61 |
Další provedení :
|
dvojitý lineární převod (doppel) / pevný hřeben a pohyblivá převodovka (linear) |
||
|
Lifgo - doppel |
Lifgo - linear |
Lifgo - doppel - linear |
| Kromě standardního provedení, kdy je převodovka pevná a pohybuje se hřeben, se používá také prvedení Linear, kdy je hřeben přišroubován k podložce a po něm se pohybuje převodovka. Obě provedení mají i duální (doppel) protiběžnou variantu. |
||
|
Provedení "Excenter" má hřídel uloženou na otočném excentru, |
|
|

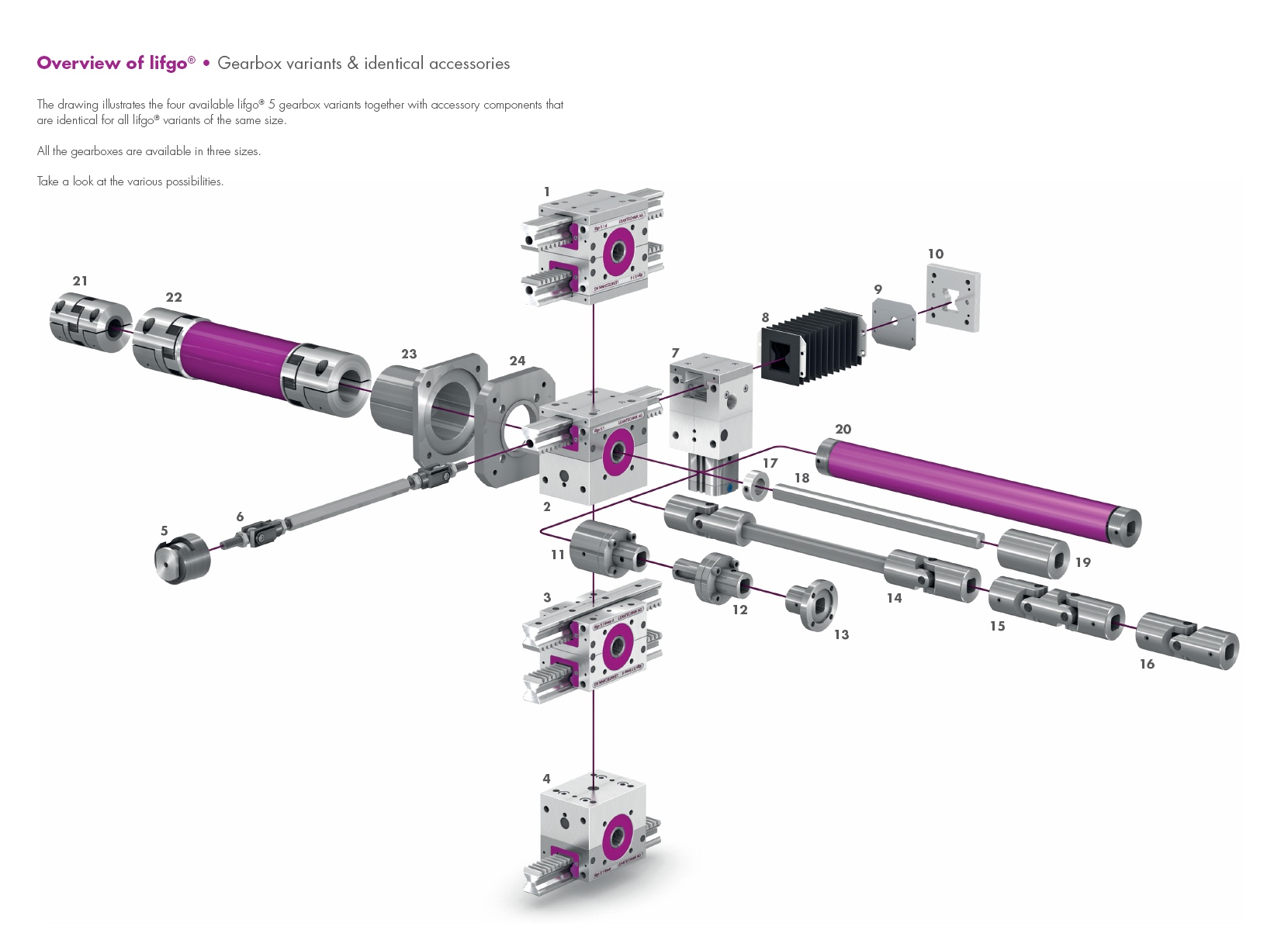

Příslušenství :
Různé provedení převodových hřídelí, spojovací profilové hřídele, kardany, spojky, stavěcí kroužky, skládané krycí měchy, různé příruby, zajišťovací západky a mnoho dalšího ...
Všechny díly na sebe navzájem precizně navazují.
Technické podrobnosti jsou uvedeny v katalogu.
